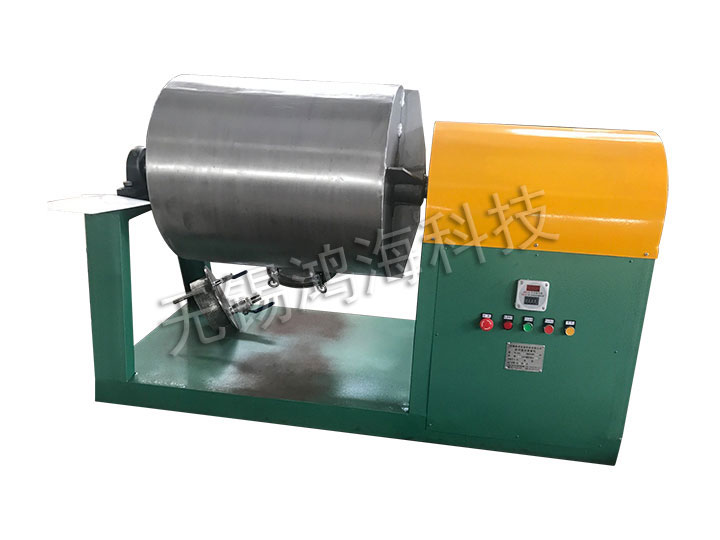

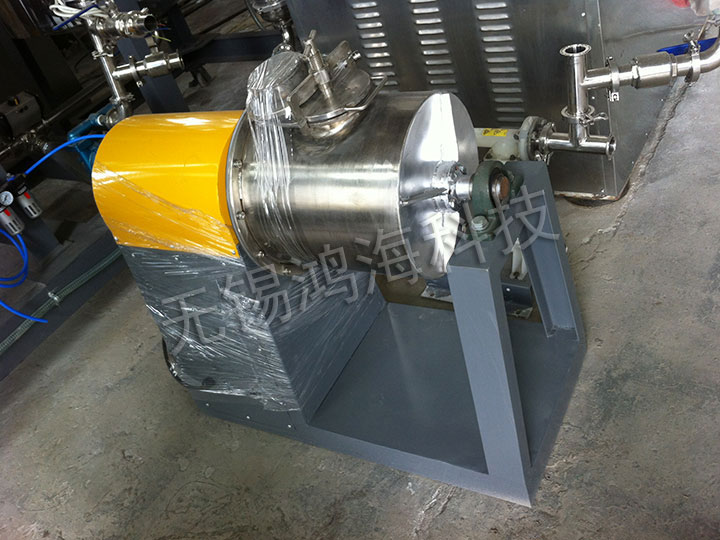

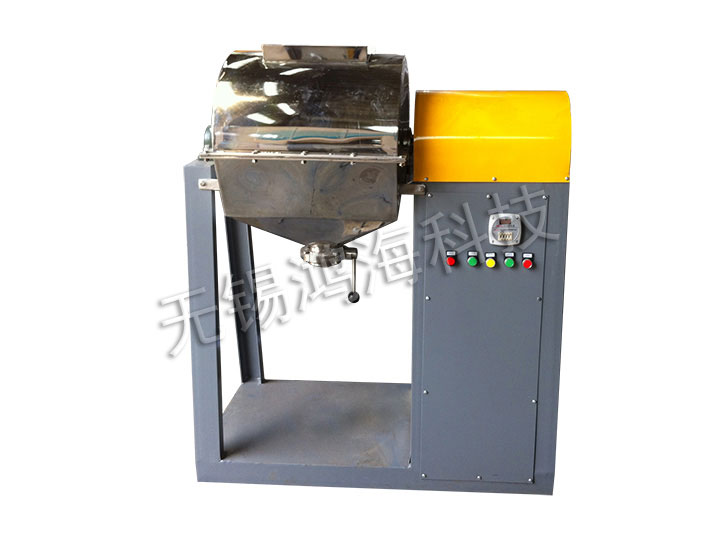

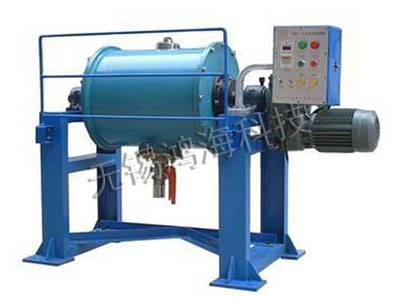

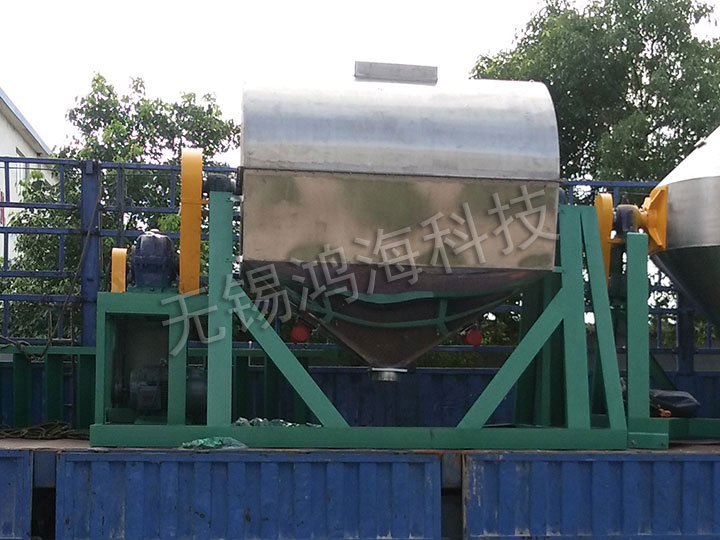

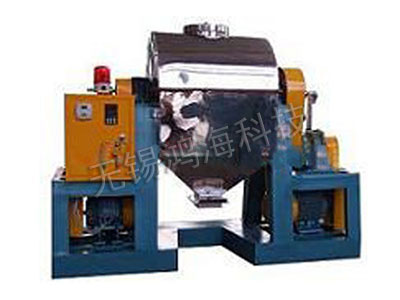

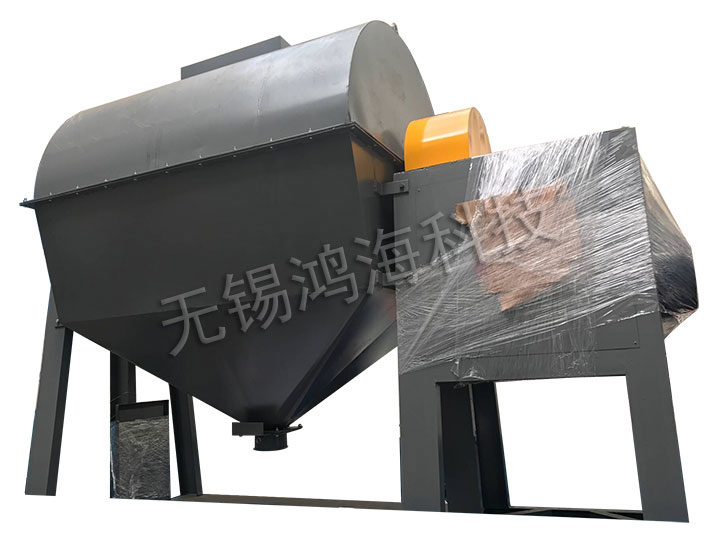

臥式球磨機是一種比較老的常規型球磨機,由一個水平放置并能旋轉的圓筒和放在筒中的一些球組成的。圓筒一般是鋼制的,也有為特殊需要而用瓷、石等材料作內襯的;球也是這樣,有鋼制和瓷制的,甚至有采用鵝卵石的。需要研磨的墨料連同球一起在圓筒中旋轉,由于球的作用,墨料便被粉碎和分散。
產品概述:
臥式球磨機是硅酸鹽制品,新型建筑材料、耐火材料、化肥、黑色與有色金屬、石英沙以及玻璃陶瓷等生產行業進行干式或濕式粉磨的重要設備。
工作原理:
為臥式筒形旋轉裝置,外沿齒輪、鏈輪或皮帶傳動,兩倉格子型球磨機。物料由送料機經入料中空軸螺旋均勻地進入球磨機倉,內裝三種不同規格的球介,筒體轉動產生離心力將球介帶到一定高度后落下,對物料產生重擊和研磨作用。物料在倉達到粗磨后,經單層隔倉板進入第二倉,該倉內裝有四種不同規格的球介,將物料進一步研磨。粉狀物通過出料口篩欄板排出,進入振動篩粉機進行分級完成粉磨作業。
結構特點:
本機由送料機、出料部、回轉部、傳動部、分級部等主要部分組成。中空軸采用鑄鋼件,內襯可按用戶要求制作,設備運轉平穩,工作可靠。
日常保養:
臥式球磨機使用保養
1、將設備平放在打好的基礎上,用螺栓緊固。
2、開車前檢查各轉動部位是否運轉靈活,電機電器接線端是否牢固可靠,減速機是否加足潤滑油。
3、停車后及時清洗,以防物料干皮、結固,影響下次開車。
4、該機裝好后,研磨介質在沒加物料前,禁止開車。
主要技術參數:
型號 |
容積 |
ΦD |
L |
電動機 |
轉速 |
入料口 |
出料閥 |
WM-60 |
60L |
Φ420 |
420 |
0.75-1.1 |
46 |
180 |
1〞 |
WM-100 |
100L |
Φ500 |
520 |
1.1-1.5 |
40 |
180 |
1.5〞 |
WM-200 |
200L |
Φ650 |
630 |
2.2-3.7 |
35 |
180 |
1.5〞 |
WM-300 |
300L |
Φ720 |
750 |
3.7-5.5 |
31 |
180 |
1.5〞 |
WM-500 |
500L |
Φ870 |
870 |
5.5-7.5 |
28 |
230 |
2〞 |
WM-800 |
800L |
Φ1010 |
1010 |
5.5-11 |
28 |
230 |
2〞 |
WM-1000 |
1000L |
Φ1090 |
1090 |
7.5-15 |
21 |
300 |
2〞 |
WM-1500 |
1500L |
Φ1250 |
1250 |
11-18.5 |
18 |
400 |
2.5〞 |
WM-2000 |
2000L |
Φ1370 |
1370 |
15-37 |
18 |
400 |
2.5〞 |
WM-3000 |
3000L |
Φ1570 |
1570 |
18.5-55 |
16 |
500 |
3〞 |
WM-5000 |
5000L |
Φ1860 |
1860 |
37-75 |
16 |
500 |
3〞 |
